Électricité
Couper, puis prouver que c'est bien coupé
Baisser le disjoncteur est le réflexe que tout le monde connaît. Il ne représente qu'une étape sur quatre. La norme NF C 18-510, qui encadre les opérations d'ordre électrique, décrit la séquence complète : séparer, donc ouvrir le dispositif qui alimente le circuit ; condamner, en le bloquant en position ouverte par un cadenas ; identifier, en s'assurant sur place que le circuit ouvert est bien celui que l'on va toucher et non celui de la pièce voisine ; vérifier enfin l'absence de tension sur chaque conducteur actif, neutre compris.
La dernière étape est celle que l'on saute le plus volontiers, et c'est pourtant la seule qui apporte une preuve. Elle se mène avec un vérificateur d'absence de tension, testé sur une source connue avant la mesure et retesté après. Un appareil défaillant affiche zéro volt sur un circuit sous tension comme sur un circuit coupé. Un tournevis à lampe néon ne rend pas ce service : il signale parfois un potentiel, il ne garantit jamais une absence.
Le tableau marque une frontière que l'on ne franchit pas

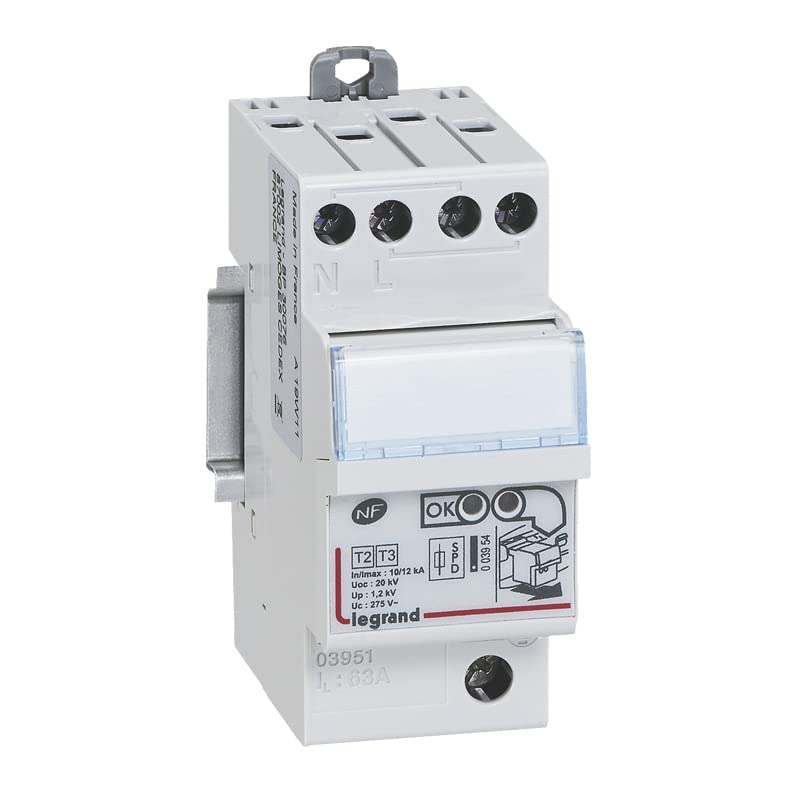

Poser un parafoudre de type 2 auto-protégé, déplacer un interrupteur différentiel, refaire un peigne d'alimentation : ces opérations circulent en vidéo, avec un détail que les tutoriels passent sous silence. Abaisser le disjoncteur de branchement ne met pas le tableau hors tension dans son ensemble. Les bornes situées en amont restent alimentées par le réseau, et leurs capots sont plombés justement parce que cette partie ne relève pas du particulier. La limite de responsabilité passe là : le câble et le compteur appartiennent au gestionnaire de distribution, en aval commence l'installation privée.
Le cadre réglementaire dit la même chose autrement. La NF C 15-100 fixe les règles des installations à basse tension des logements, pour le neuf comme pour la rénovation complète. Quand une installation refaite entièrement a été mise hors tension par le distributeur, sa remise en service passe par une attestation de conformité visée par le Consuel, formalité aussi exigée pour raccorder une production photovoltaïque au réseau. Un tableau se calcule et se réceptionne : ce n'est pas un rangement que l'on réorganise un dimanche.
Dans une salle d'eau, le matériel se choisit par volume
La même norme découpe la pièce d'eau en zones et attache à chacune une étanchéité et une tension maximale. Le volume 0 désigne l'intérieur de la baignoire ou du receveur : seul y est admis un matériel étanche à l'immersion, IPX7, en très basse tension de sécurité plafonnée à 12 volts. Le volume 1 occupe l'espace situé au-dessus, jusqu'à 2,25 mètres de hauteur, et garde cette limite de tension. Le volume 2 forme une bande de 60 centimètres autour du précédent, où l'on attend au minimum un IPX4 et un matériel de classe II. L'ancien volume 3 a disparu avec l'amendement A5, d'où les schémas contradictoires qui circulent encore.
Deux exigences valent pour la pièce entière. L'ensemble des circuits passe derrière un dispositif différentiel à haute sensibilité, 30 milliampères. Et une liaison équipotentielle locale relie les masses métalliques et les canalisations, afin qu'aucune différence de potentiel ne s'installe entre deux objets qu'une main mouillée touche au même instant. Les socles de prises ordinaires, eux, se posent hors volumes.
La multiprise en cascade et l'enrouleur non déroulé
Une prise domestique de 16 ampères sous 230 volts laisse passer de l'ordre de 3 700 watts. Empiler une multiprise sur une autre n'ajoute pas un ampère à ce plafond : l'opération concentre toutes les consommations sur une fiche unique et sur le cordon le plus fin de la chaîne. Le disjoncteur ne rattrapera rien, puisqu'il protège le câble encastré dans le mur et non les accessoires branchés au bout. Ce qui chauffe est le contact interne d'une fiche, qui se détend, s'oxyde, résiste un peu plus, donc chauffe un peu plus. La norme raisonne par circuit et par section : huit socles au maximum en 1,5 millimètre carré protégé à 16 ampères, douze en 2,5 millimètres carrés protégé à 20 ampères.
L'enrouleur pose un problème voisin, d'origine thermique. Câble enroulé, les spires intérieures se chauffent mutuellement et ne dissipent plus rien : l'isolant ramollit avant que la protection ne réagisse, car l'intensité reste dans les clous pendant que la température ne l'est plus. Les enrouleurs conformes à la NF EN 61242 affichent pour cette raison deux intensités admissibles, l'une câble entièrement déroulé, l'autre nettement plus basse, câble sur le tambour. Tout dérouler dès que l'on branche autre chose qu'une lampe reste la règle. Un coffret de chantier triphasé prend le problème par l'autre bout : des socles calibrés et protégés au point de puisage.
Le courant continu ne se coupe pas comme l'alternatif
Une installation solaire autonome aligne des panneaux, un régulateur de charge, une batterie au lithium fer phosphate et des organes de coupure. C'est sur ce dernier poste que se glisse l'erreur la plus fréquente : réutiliser un disjoncteur modulaire conçu pour l'alternatif sur la partie continue.
La différence tient à la façon dont un arc s'éteint. En alternatif, le courant repasse par zéro cent fois par seconde et l'arc formé entre les contacts qui s'écartent disparaît de lui-même à ce passage. En continu, le courant ne s'annule jamais : l'arc se maintient et doit être chassé, souvent par des aimants qui le poussent vers une chambre de coupure. Un appareil de type MCB DC se choisit donc sur sa tension assignée en continu, d'après la tension à vide des panneaux par temps froid, supérieure à celle du plein été, et se raccorde en respectant la polarité et le sens marqué sur le boîtier.
Même logique côté stockage. Une batterie de 200 Ah dont le système de gestion est calibré à 200 ampères délivre en court-circuit un courant élevé et sans inertie : la protection se pose au plus près de la borne, avec un pouvoir de coupure adapté au continu. Un vérin électrique 12 ou 24 volts alimenté en aval travaille en basse tension, mais appelle au démarrage des pointes dont le calibre doit tenir compte.
Ce qui reste chargé une fois tout coupé
Un condensateur permanent de moteur, un 10 microfarads à cosses par exemple, garde une charge après la coupure : il se manipule une fois déchargé, et se remplace à capacité identique en microfarads, sous une tension assignée au moins égale. Une valeur approchante modifie le couple et l'échauffement du moteur. Les accessoires de raccordement rapide, connecteur de dérivation ou capuchon isolant, vieillissent eux aussi : ils se logent dans une boîte fermée et accessible, jamais noyés dans une cloison. Une prise modulaire à fusible intégré calibre la protection de ce qui est branché derrière, ce qu'un départ réglé sur 16 ampères ne fait pas.
Une lampe à décharge demande un appareillage, pas une douille
Une source à iodures métalliques de 70 watts en culot G12 n'a rien de commun avec une ampoule domestique. Elle réclame un appareillage adapté, ballast et amorceur, dont les caractéristiques correspondent exactement à la lampe : un montage approximatif donne un allumage aléatoire ou une fin de vie prématurée. Elle chauffe beaucoup et s'installe en luminaire fermé lorsque le type de lampe l'exige, le brûleur sous pression pouvant se rompre.
Deux conséquences à l'achat. La température de couleur annoncée, 3000 kelvins pour une teinte chaude, se décale au fil des heures de fonctionnement, phénomène propre aux lampes à décharge. Et ces lampes contiennent du mercure, ce qui les envoie vers la filière des équipements usagés. Les dérogations européennes qui autorisent encore ce mercure dans les lampes à décharge haute pression courent jusqu'en février 2027, des prolongations étant demandées : mieux vaut vérifier la disponibilité de la référence avant d'équiper une installation entière.
Questions fréquentes
Peut-on travailler sur une prise sans couper toute la maison ?
Oui, à condition d'ouvrir le circuit concerné, de le condamner, de vérifier sur place qu'il s'agit du bon départ, puis de contrôler l'absence de tension aux bornes avec un appareil testé avant et après. Sans ces quatre étapes, couper un disjoncteur revient à faire un pari.
Un différentiel de 30 milliampères protège-t-il contre les surcharges ?
Non, ce sont deux fonctions distinctes. Le différentiel compare le courant qui part et celui qui revient, et coupe dès que l'écart trahit une fuite vers la terre ou vers un corps humain. La surcharge relève du disjoncteur, calibré selon la section du câble.
Le parafoudre est-il obligatoire dans un logement ?
La NF C 15-100 l'impose dans des cas précis, principalement lorsque l'alimentation est en tout ou partie aérienne dans les départements à forte activité orageuse, et lorsque le bâtiment porte un paratonnerre. Ailleurs il reste facultatif, sans rien perdre de son intérêt sur une installation chargée d'électronique.
