Unun 9:1 pour antenne filaire alimentée en bout, ondes courtes

Description du produit « Unun 9:1 pour antenne filaire alimentée en bout, ondes courtes »

Unun et balun ne désignent pas la même chose

Les annonces mélangent les deux termes, y compris celle de ce produit, et la confusion mérite d'être levée. Un balun relie une ligne asymétrique à une charge symétrique, balanced to unbalanced, comme lorsqu'on alimente un dipôle par du coaxial. Un unun relie deux éléments asymétriques, unbalanced to unbalanced, ce qui est exactement le cas d'une antenne filaire alimentée par son extrémité.

Le rapport 9:1 concerne les impédances. Une antenne filaire de longueur quelconque, alimentée en bout, présente une impédance de plusieurs centaines d'ohms, souvent autour de 450. Le transformateur la divise par neuf pour la ramener dans une plage que la boîte d'accord de la station sait rattraper, aux alentours de 50 ohms.

Le contrepoids n'est pas facultatif

C'est l'erreur la plus fréquente sur ce type de montage. Un fil rayonnant a besoin d'un retour, et sans contrepoids ni plan de sol, c'est la tresse du coaxial qui joue ce rôle. La conséquence est immédiate : de la haute fréquence revient dans la station, avec des perturbations sur le matériel et parfois des picotements sur les boîtiers métalliques. Prévoyez un ou plusieurs fils de contrepoids raccordés à la masse de l'unun, ou une liaison à un piquet de terre selon l'installation.

Ce que la puissance annoncée signifie

Le boîtier est donné pour moins de 100 W en SSB. Cette limite se comprend en tenant compte du mode : la SSB a un rapport cyclique faible, la porteuse n'étant présente que sur les crêtes de modulation. En modes à porteuse continue, comme la télégraphie soutenue ou les modes numériques, le tore chauffe beaucoup plus vite à puissance affichée égale. Restez nettement en dessous dans ces cas.

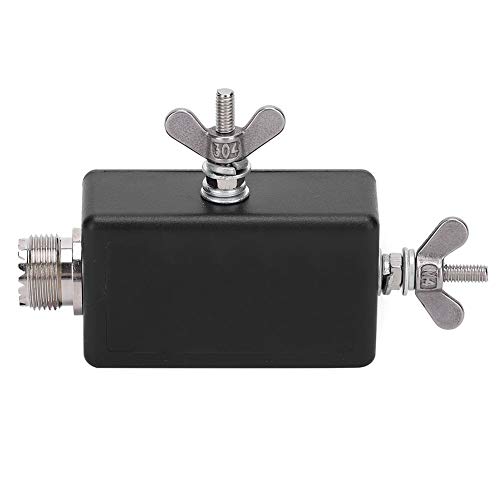

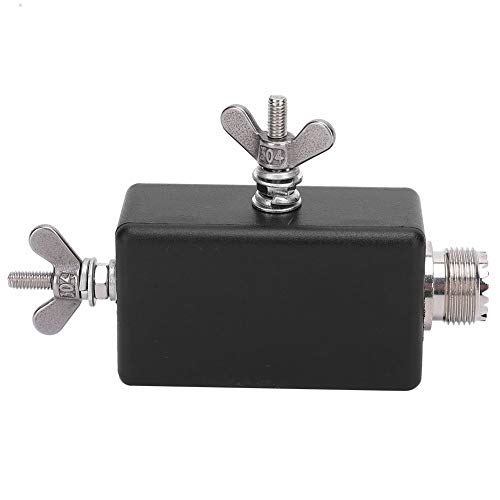

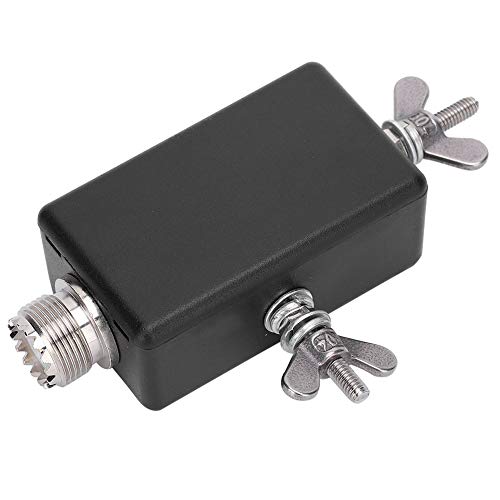

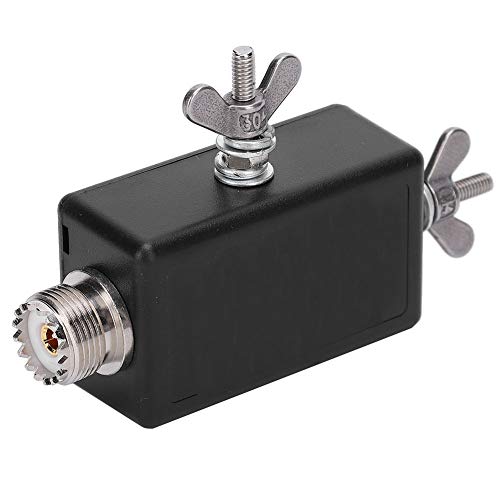

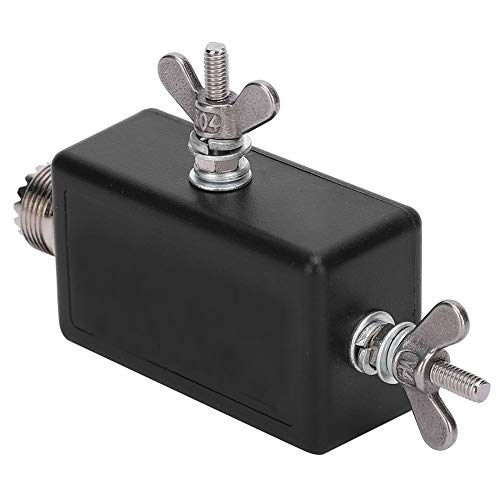

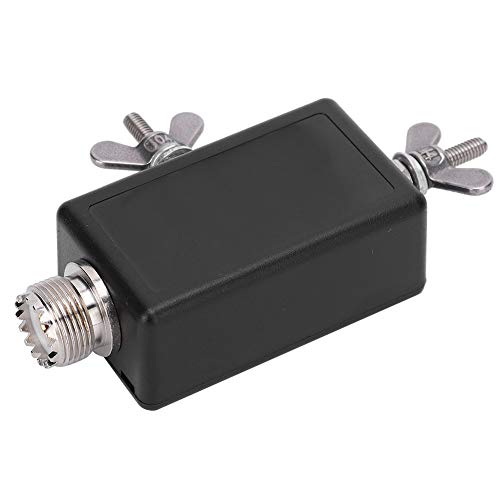

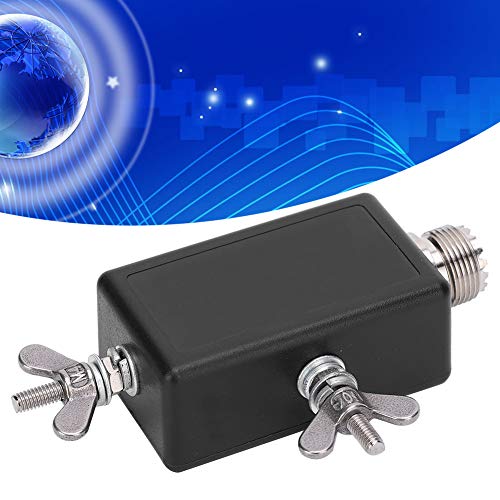

Le boîtier plastique protège des intempéries l'électronique du transformateur, l'unun étant destiné à rester au point d'alimentation, souvent en extérieur.

Questions fréquentes

Faut-il quand même une boîte d'accord ?
Oui dans la plupart des cas. L'unun ramène l'impédance dans une plage exploitable, la boîte finit l'ajustement bande par bande.

Quelle longueur de fil ?
Évitez les longueurs qui font une demi longueur d'onde sur les bandes visées, où l'impédance devient très élevée.

Peut-on l'utiliser en réception seule ?
Oui, il améliore l'adaptation d'une antenne filaire sur un récepteur ondes courtes.
